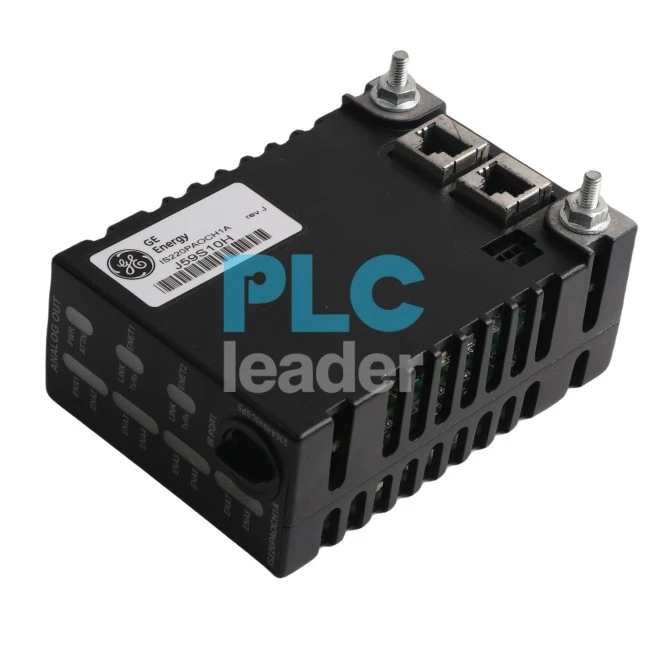

GE IS220PAOCH1A 아날로그 출력 모듈

제품 개요

IS220PAOCH1A가스 터빈 제어 관리 시스템에 사용되는 Mark VIE의 일부로 General Electric에서 제조 한 아날로그 출력 모듈입니다. 하나 또는 두 개의 I/O 이더넷 네트워크와 아날로그 출력 터미널 보드 사이의 전기 인터페이스는 아날로그 출력 (PAOC)에 의해 제공됩니다. 아날로그 출력 함수에 맞춰진 BPPX 프로세서 보드 및 획득 보드 쌍은 모두 PAOC에 있습니다. PAOC에서 최대 8 개의 단순한 단순한 0-20 MA 전류 루프 출력을 제공 할 수 있으며, 각 출력의 현재 피드백에 대한 아날로그 대 디지털 변환기도 있습니다. 듀얼 RJ -45 이더넷 커넥터와 3 핀 전원 입력은 PAOC의 입력 역할을합니다. 관련 터미널 보드 커넥터는 DC -37 핀 커넥터를 통해 출력에 직접 연결됩니다. 표시기 LED는 시각적 진단을 표시하는 데 사용됩니다.

비키 :sales7@apterpower.com

18 V 준수가 포함 된 8 개의 Simplex 0-20 MA 아날로그 출력이 PAOC에 포함되어 있습니다. 외부 트랜지스터 증폭기는 16- 비트 디지털-아날로그 변환기 (DAC)에 의해 제어되고 구동되며 출력 전류도 제어합니다. 팩의 내부 온도가 너무 높아지면 컨트롤에 경고하기 위해 온도 센서가 보드 내부에 구축됩니다. 또한, 각 아날로그 출력 회로에는 출력이 활성화되어 있는지 또는 비활성화되는지 여부를 제어하는 ​​기계적 정상적인 릴레이가 있습니다. 비활성화 릴레이가 꺼지면 출력은 릴레이를 통해 흐르고 터미널 보드에 연결된 고객로드와 PAOC의 아날로그 출력 사이의 회로를 열어줍니다. 기계적 릴레이의 위치는 릴레이의 두 번째 정상적인 접촉을 사용하여 LED에 의해 신호됩니다.

PAOC I/O 팩은 다음의 자기 진단 검사를 수행합니다

프로세서 보드, 이더넷 포트, RAM 및 플래시 메모리의 하드웨어를 검사하는 파워업자 자체 테스트.

• 내부 전원 공급 장치가 제대로 작동하는지 지속적으로 확인
• CPU, 획득 및 터미널 보드의 전자 ID 데이터를 비교하여 하드웨어 세트가 일치하는지 확인한 다음 플래시 메모리에서로드 된 응용 프로그램 코드가 하드웨어 세트에 적합한 지 확인하십시오.
• 단자 보드에는 아날로그 출력 전류를 감지하기 위해 적당한 부담 저항이 사용됩니다. 디지털에서 아날로그 변환기의 회로가 제대로 작동하는지 확인하기 위해 I/O 팩 조건이 신호를 조건하고이를 명령 된 전류와 비교합니다.

아날로그 출력 자살 릴레이의 명령 조건 및 피드백 표시 준수는 지속적으로 확인됩니다.

관련 단어 : IS220PAOCH1A; GE IS220PAOCH1A; IS220PAOCH1A PDF; IS220PAOCH1A 데이터 시트; is220PAOCH1A MANUAL; IS220PAOCH1A GE
