기존 기계 또는 프로세스 라인의 경우 이미 설치된 정확한 카탈로그 번호로 시작하십시오. 일치하는 재고가 있는 경우 정확한 모델 교체를 통해 불필요한 컨트롤러 생성 변경을 피할 수 있습니다. 원래 모델을 사용할 수 없거나 업그레이드가 계획된 경우 다른 컨트롤러를 선택하기 전에 메모리, 펌웨어, 소프트웨어 개정, 네트워크 아키텍처, 안전, 이중화 및 섀시 요구 사항을 검토해야 합니다.
전체 내용을 찾아볼 수도 있습니다.Allen-Bradley 1756 ControlLogix 제품군관련 섀시, I/O, 통신, 전원 및 이중화 모듈용.
활성 모델
교체, 확장, 프로젝트 공급 및 공장 예비품을 위한 현재 컨트롤러 재고입니다.
단종 모델
원래 하드웨어를 유지하는 것이 선호되는 설치된 시스템의 이전 카탈로그 번호입니다.
정확한 부품 매칭
주문 확인 전에 카탈로그 번호, 시리즈 및 펌웨어 요구 사항을 확인할 수 있습니다.
재고 및 배송
정확한 요청 부품에 대해 상태, 사용 가능 수량 및 배송 시기가 확인됩니다.
1756 컨트롤러 제품군 및 구매 요구 사항
| 가족 | 일반 모델 | 주요 구매 요구 사항 | 선택 초점 |
|---|---|---|---|
| Logix5550 | 1756-L55M12, L55M13, L55M16, L55M22, L55M23, L55M24 | 정확한 교체 및 레거시 예비 재고 | 전체 카탈로그 번호, 메모리 옵션, 시리즈 및 기존 프로젝트 |
| Logix5560 | 1756-L61, L62, L63, L63S, L63XT, L65 | 교체, MRO 및 설치된 시스템 유지 관리 | 메모리, 펌웨어, 직렬/네트워크 종속성 및 안전성 |

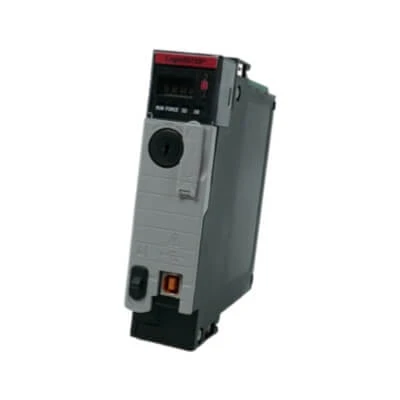

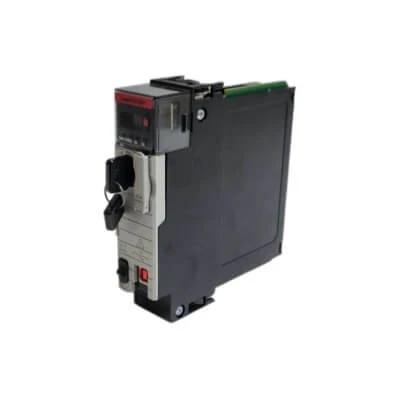

| Logix5570 | 1756-L71, L72, L73, L74, L75, L71S, L72S, L73S | 교체, 확장, 플랜트 예비품 및 프로젝트 공급 | 메모리, 표준/안전 유형, 네트워크 모듈 및 펌웨어 |
| Logix5580 | 1756-L81E, L82E, L83E, L84E, L85E 및 GuardLogix 변형 | 최신 시스템, 교체 및 대용량 네트워크 제어 | 사용자 메모리, EtherNet/IP 장치 수, 안전 및 프로젝트 개정 |
Logix5570 ControlLogix 및 GuardLogix 모델
표준 1756-L71~L75 컨트롤러는 2MB~32MB의 사용자 메모리를 제공합니다. 로컬 USB 프로그래밍 포트를 사용하며 EtherNet/IP 네트워킹을 위해 별도의 ControlLogix 통신 모듈이 필요합니다. GuardLogix L7xS 모델은 안전 기능을 추가하며 필수 안전 아키텍처와 일치해야 합니다.
| 모델 | 사용자 메모리 | 컨트롤러 유형 | 로컬 포트 | 백플레인 전류 |
|---|---|---|---|---|

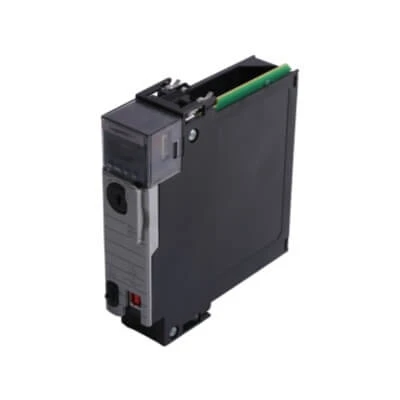

| 1756-L71 | 2 MB | 기준 | USB | 800mA @ 5.1V / 5mA @ 1.2V |

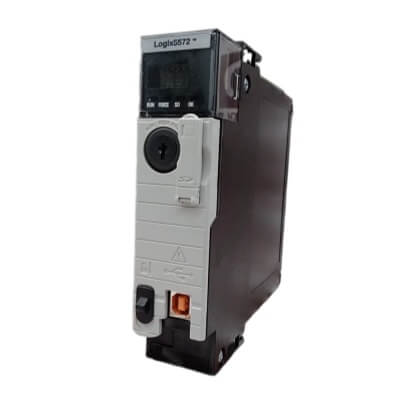

| 1756-L72 | 4 MB | 기준 | USB | 800mA @ 5.1V / 5mA @ 1.2V |

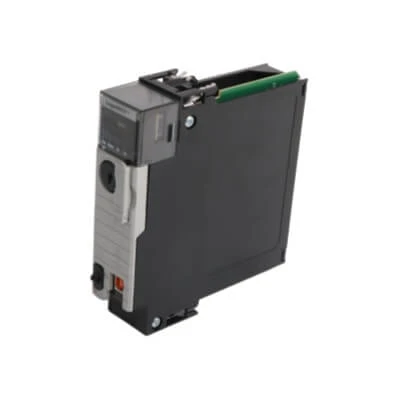

| 1756-L73 | 8 MB | 기준 | USB | 800mA @ 5.1V / 5mA @ 1.2V |
| 1756-L74 | 16 MB | 기준 | USB | 800mA @ 5.1V / 5mA @ 1.2V |
| 1756-L75 | 32 MB | 기준 | USB | 800mA @ 5.1V / 5mA @ 1.2V |
설치된 시스템용 Logix5560 컨트롤러
Logix5560 컨트롤러는 대규모로 설치된 ControlLogix 베이스에 중요한 예비 부품으로 남아 있습니다. 기존 시스템을 복원하는 것이 목표인 경우 프로젝트를 즉시 다른 세대로 전환하는 것보다 동일한 L6 컨트롤러를 구입하는 것이 더 나을 수 있습니다.
| 모델 | 유형 | 사용자 메모리 | 일반적인 조달 용도 |
|---|---|---|---|
| 1756-L61 | 기준 | 2 MB | 정확한 교체/예비 |
| 1756-L62 | 기준 | 4 MB | 정확한 교체/예비 |
| 1756-L63 | 기준 | 8 MB | 설치된 시스템 유지 관리 |
| 1756-L63XT | 확장된 온도 | 8 MB | XT 하드웨어가 지정된 교체 |
| 1756-L63S | GuardLogix | 8MB 표준 + 안전 메모리 | 안전 시스템 교체 |
| 1756-L65 | 기준 | 32 MB | 고성능 메모리 L6 교체 |
Logix5550 컨트롤러 - 단종되었지만 여전히 필요함
Logix5550 컨트롤러는 더 이상 현재 생산되는 프로세서가 아니지만 많은 컨트롤러가 ControlLogix 시스템에서 계속 작동하고 있습니다. 유지 관리 및 예비 부품 요구 사항의 경우 올바른 구매 질문은 모델이 단종되었는지 여부뿐 아니라 필요한 카탈로그 번호 및 조건에 일치하는 재고가 있는지 여부입니다.
Logix5580 컨트롤러 및 GuardLogix 5580
표준 Logix5580 컨트롤러는 더 큰 사용자 메모리 옵션과 내장형 1Gb EtherNet/IP 포트를 결합합니다. 표준 L81E~L85E 모델의 사용자 메모리 범위는 3MB~40MB이며 게시된 다양한 EtherNet/IP 장치 제한을 지원합니다.
| 모델 | 사용자 메모리 | EtherNet/IP 장치 | 내장형 네트워크 포트 |
|---|---|---|---|
| 1756-L81E | 3 MB | 100 | 1GB 이더넷 |
| 1756-L82E | 5 MB | 175 | 1GB 이더넷 |
| 1756-L83E | 10 MB | 250 | 1GB 이더넷 |
| 1756-L84E | 20 MB | 250 | 1GB 이더넷 |
| 1756-L85E | 40 MB | 300 | 1GB 이더넷 |
정확한 교체와 컨트롤러 마이그레이션
정확한 모델 교체
MRO, 고장 또는 플랜트 예비 요구 사항의 경우 설치된 카탈로그 번호와 일치하는 것이 일반적으로 가장 먼저 확인하는 경로입니다.
- 정확한 카탈로그 번호
- 해당하는 경우 필수 시리즈
- 해당하는 경우 펌웨어 요구 사항
- 표준 또는 GuardLogix 유형
- 상태 및 수량
- 목적지 및 필수 배송 날짜
마이그레이션 또는 업그레이드
원래 컨트롤러를 공급할 수 없거나 공장이 의도적으로 새로운 제어 아키텍처로 이동하는 경우 마이그레이션을 검토해야 합니다.
- 사용자 메모리 및 프로젝트 크기
- RSLogix 5000 / Studio 5000 개정판
- 통신 모듈 및 네트워크 토폴로지
- 모션 구성
- 안전 요구 사항
- 중복성 및 섀시 전원 요구 사항
동일한 컨트롤러가 이미 설치되어 있어야 합니까?
전체 카탈로그 번호, 시리즈, 펌웨어 요구 사항 및 수량을 보내주십시오. 먼저 일치하는 재고를 확인하겠습니다.
컨트롤러 주변의 통신, I/O, 섀시 및 이중화
1756 컨트롤러는 ControlLogix 섀시의 한 부분일 뿐입니다. 정확한 교체 및 업그레이드 작업은 통신 모듈, I/O, 섀시, 전원 공급 장치 및 이중화 하드웨어에 따라 달라지는 경우가 많습니다. 이러한 제품 관계를 눈에 띄게 유지하면 구매자가 CPU만 선택하는 대신 설치된 전체 구성을 확인하는 데 도움이 됩니다.
ControlLogix 시스템 통합
컨트롤러는 로컬 및 분산 I/O, 통신 모듈, HMI/SCADA 시스템, 모션 장비 및 이중화 하드웨어와 함께 작동합니다. 정확한 아키텍처는 컨트롤러 세대 및 설치된 시스템에 따라 다릅니다.
펌웨어, 메모리 보존 및 호환성
펌웨어 호환성은 정확한 컨트롤러 모델, 하드웨어 개정 및 프로젝트 소프트웨어 버전을 통해 확인해야 합니다. 모든 1756 컨트롤러 세대에 안전하게 적용할 수 있는 단일 펌웨어 규칙은 없습니다.
Logix5570 컨트롤러는 Secure Digital 비휘발성 메모리와 커패시터 기반 에너지 저장 장치를 사용합니다. 이전 ControlLogix 세대는 정확한 모델에 따라 리튬 배터리를 사용할 수 있습니다. Logix5580 컨트롤러는 Secure Digital 비휘발성 메모리와 내장형 에너지 저장 하드웨어도 사용합니다.
정확한 교체를 요청하려면 설치된 프로젝트에 중요한 펌웨어 개정판을 보내십시오. 세대 변경 시 프로젝트 변환, 통신 모듈, I/O, 모션, 안전, 이중화 구성 등을 검토한 후 신규 CPU를 선택하시기 바랍니다.
제조업체 수명주기 상태 및 PLC 리더 재고
로크웰 오토메이션 수명주기 상태는 카탈로그 번호에 대한 제조업체의 현재 위치를 식별합니다. 교체 재고가 여전히 사용 가능한지 여부를 유지 관리 구매자에게 알려주는 것은 아닙니다.
| 제품 상황 | 조달에 있어서의 의미 |
|---|---|
| 활동적인 | 정확한 부품 번호, 사용 가능한 상태, 수량 및 배송 요구 사항을 확인하십시오. |
| 활동적인 성숙한 | 설치된 ControlLogix 시스템에 대해 정확한 모델 교체가 적절할 수 있습니다. |
| 수명 종료/단종 | 마이그레이션이 필요한지 여부를 결정하기 전에 사용 가능한 신규 또는 잉여 재고를 확인하세요. |
| 정확한 모델을 사용할 수 없음 | 기존 프로그램, 펌웨어, 통신, I/O, 안전 및 이중화 정보를 사용하여 대안을 검토합니다. |
정확한 1756 컨트롤러 견적을 위해 무엇을 보내야 할까요?
- 카탈로그 번호:제품 라벨에 있는 전체 1756 부품 번호.
- 수량:즉시 사용하기 위해 필요한 단위 또는 공장 예비 재고.
- 시리즈:프로젝트가 이에 의존하는 경우 필요한 시리즈를 지정하십시오.
- 펌웨어:일치가 필요한 경우 설치된 개정을 포함합니다.
- 상태:신규, 잉여 또는 포장 요구 사항을 명시합니다.
- 안전:GuardLogix 및 안전 파트너 요구 사항을 식별합니다.
- 목적지:목적지 국가와 필요한 배송 날짜를 제공하십시오.
- 이주:업그레이드하는 경우 기존 섀시와 통신 모듈을 포함합니다.
1756 부품 번호 보내기
정확한 카탈로그 번호를 통해 활성, 성숙 및 중단된 ControlLogix 재고를 확인할 수 있습니다.
자주 묻는 질문
예. 당사의 재고에는 공장 유지 관리, 예비 재고 및 정확한 모델 교체에 사용되는 단종된 1756 카탈로그 번호가 포함되어 있습니다. 가용성은 부품 번호, 시리즈, 상태 및 수량에 따라 다르므로 현재 재고 확인을 위해 전체 카탈로그 번호를 보내주십시오.
반드시 그런 것은 아닙니다. 동일한 카탈로그 번호를 사용할 수 있고 기존 시스템을 복원하거나 유지 관리하는 것이 목표인 경우 컨트롤러 세대 마이그레이션 전에 정확한 모델 교체를 고려할 수 있습니다.
전체 카탈로그 번호, 수량 및 대상 국가를 보내십시오. 특정 시리즈 또는 펌웨어 개정이 필요한 경우 문의 사항에 포함하세요. 기존 컨트롤러 라벨의 선명한 사진도 요청한 하드웨어를 확인하는 데 도움이 될 수 있습니다.

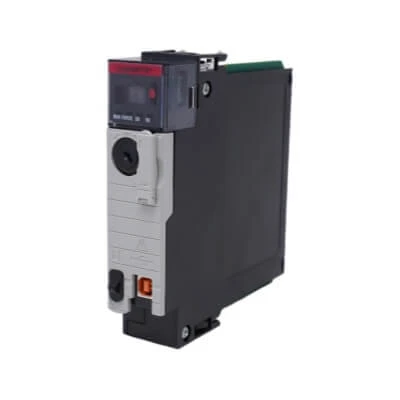

1756-L71은 표준 Logix5570 컨트롤러입니다. 1756-L71S는 GuardLogix 안전 컨트롤러입니다. 안전 아키텍처, 파트너 모듈, 펌웨어 및 프로젝트 구성을 확인하지 않고 서로 대체해서는 안 됩니다.
표준 1756-L71~L75 컨트롤러에는 로컬 USB 프로그래밍 포트가 있지만 내장형 이더넷 네트워크 포트는 없습니다. EtherNet/IP 통신은 1756-EN2TR과 같은 호환 가능한 ControlLogix 통신 모듈을 통해 제공됩니다. 표준 Logix5580 L8xE 컨트롤러에는 내장형 1Gb 이더넷 포트가 포함되어 있습니다.
아니요. 배터리 및 메모리 유지 하드웨어는 컨트롤러 세대 및 카탈로그 번호에 따라 다릅니다. Logix5570은 Secure Digital 비휘발성 메모리와 함께 커패시터 기반 에너지 저장 장치를 사용합니다. 이전 세대에서는 리튬 배터리를 사용할 수 있으므로 교체 배터리를 주문하기 전에 정확한 컨트롤러를 확인해야 합니다.
컨트롤러와 설치된 프로젝트에 따라 다릅니다. 펌웨어 일치가 유지 관리 전략에 중요한 경우 RFQ와 함께 기존 개정판을 보내십시오. 세대교체를 위해서는 프로젝트 소프트웨어와 시스템 아키텍처도 검토해야 한다.
특정 1756 컨트롤러를 찾고 계십니까?
카탈로그 번호, 시리즈 또는 펌웨어 요구 사항, 수량 및 대상 국가를 보내십시오. 정확한 부품과 사용 가능한 재고를 확인하겠습니다.
```
